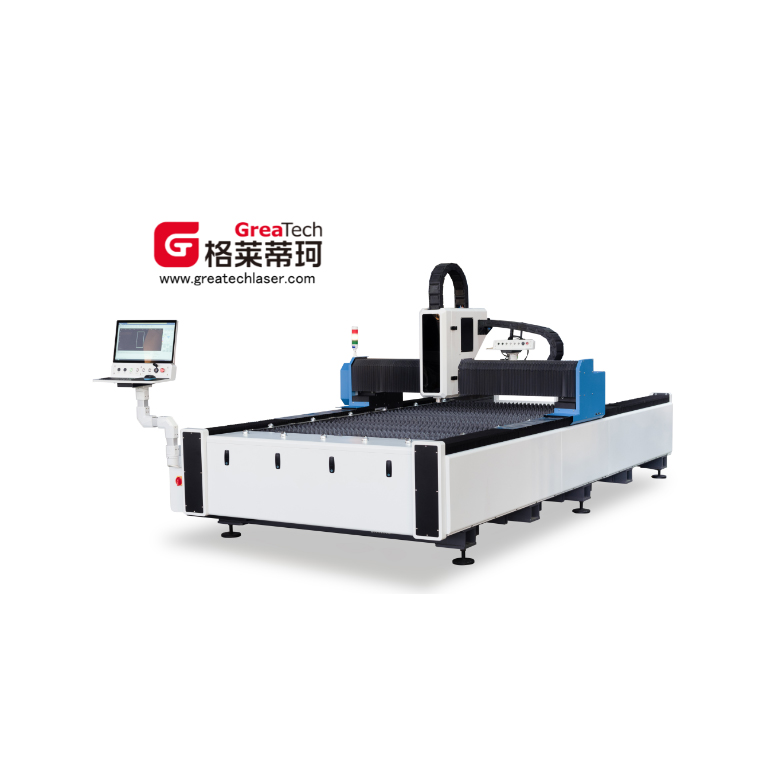

Machine de découpe laser haute précision GL3015-SJ | 500 W - 3 000 W | Fournisseurs et usine chinois de confiance
Caractéristiques du produit
Cette conception structurelle mécanique robuste et hautement optimisée assure une rigidité et une stabilité structurelle exceptionnelles. Grâce à sa rigidité supérieure, l'équipement est capable de supporter de manière fiable les charges dynamiques générées dans des conditions de fonctionnement extrêmes, et de résister à des niveaux d'accélération élevés jusqu'à… 1,5 G Lors de déplacements rapides et fréquents, ainsi que d'avances continues à grande vitesse, la structure optimisée limite efficacement les vibrations mécaniques, les déformations élastiques et les résonances induites par ces mouvements dynamiques, minimisant ainsi les erreurs d'usinage dues aux déplacements structurels. De ce fait, elle garantit une précision dimensionnelle constante, une répétabilité stable du positionnement et une excellente qualité de finition de surface tout au long du processus d'usinage continu, améliorant significativement la fiabilité, la productivité et le taux de conformité des produits finis dans les environnements de fabrication de précision à grande vitesse.
Le sommier principal est doté d'un cadre monocoque robuste, soudé avec précision par ordinateur, garantissant une résistance uniforme et une liaison structurelle solide. Avant les finitions de précision, l'ensemble de la structure est traité par une technologie avancée de relaxation des contraintes par vibration, réduisant ainsi les contraintes résiduelles de plus de [valeur manquante]. 80% par rapport aux méthodes traditionnelles. Toutes les surfaces de montage des rails de guidage sont usinées par fraisage sur portique de grande taille, ce qui permet d'obtenir une qualité de surface lisse. Ra1,6μmCela offre une base ultra-plate pour les guides linéaires, minimisant la résistance au frottement et assurant une précision de mouvement stable, une efficacité de traitement élevée et une durée de vie prolongée dans la production de masse à long terme.
Spécifications du produit
| Modèle de produit | GL3015-SJ |
| Gamme de coupe | 1500 mm × 3000 mm |
| Gamme de puissance | 500 W – 3000 W |
| Précision du positionnement | ±0,03 mm/m |
| Précision de positionnement répétée | ±0,03 mm/m |
| Accélération maximale | 60 m/min |
| Demande de puissance des équipements | 380 V 50 Hz/60 Hz |
| espace au sol pour l'équipement | 5000 mm × 2600 mm × 2000 mm |
| Formulaire d'échange | Facultatif |
| Pression maximale du gaz de coupe | 1,6 MPa |
| établi | Table simple (une plateforme à double échange peut être réalisée sur demande) |
| Conduire | Bus, servomoteur CA |
| Système de transmission | Tous adoptent un système de crémaillère et pignon hélicoïdal à rectification de haute précision. |
| Réducteur | Planète de précision |
| Circuit d'huile | Auto |
| Circuit de gaz / vanne proportionnelle | SMC |
| Guide linéaire des axes X et Y | Shanghai Silver / CSK |
| Crémaillère des axes X et Y | M2 / M3 |
| accessoires électriques | Schneider |
Q
Qu’est-ce qui rend la structure mécanique du GL3015-SJ particulièrement adaptée à l’usinage de précision à grande vitesse ? La GL3015-SJ bénéficie d'une conception mécanique robuste et optimisée, lui conférant une rigidité et une stabilité structurelle exceptionnelles. Elle supporte des charges dynamiques dans des conditions extrêmes et encaisse des accélérations jusqu'à 1,5 G. Sa structure atténue efficacement les vibrations mécaniques, les déformations élastiques et la résonance, garantissant une précision dimensionnelle constante et une excellente qualité de finition de surface lors des opérations d'usinage en continu.
Q
Comment les contraintes résiduelles sont-elles gérées dans le cadre principal du lit ? Le châssis principal est constitué d'un cadre monocoque renforcé, soudé par ordinateur pour une résistance uniforme. Avant les finitions de précision, la structure entière subit un traitement de relaxation des contraintes par vibration, réduisant les contraintes résiduelles de plus de 80 % par rapport aux méthodes traditionnelles. Ceci garantit une intégrité structurelle et une stabilité dimensionnelle durables, même en production de masse.
Q
Quelles sont la plage de coupe et la plage de puissance du GL3015-SJ ? La GL3015-SJ offre une zone de coupe de 1 500 mm × 3 000 mm, idéale pour les pièces de grand format. Sa puissance réglable de 500 W à 3 000 W permet de réaliser des coupes variées de matériaux, à différentes épaisseurs et à différentes vitesses.
Q
Quel niveau de précision de positionnement atteint cette machine ? Le GL3015-SJ atteint une précision de positionnement et une précision de positionnement répétable de ±0,03 mm/m. Ce haut niveau de précision est assuré par des surfaces de montage des rails de guidage ultra-planes finies à Ra1,6 μm, une transmission par crémaillère et pignon hélicoïdal rectifiée avec précision et des engrenages planétaires réducteurs de précision.
Q
Quels sont les principaux composants et marques utilisés dans les systèmes d'entraînement et électriques ? La machine utilise un système d'entraînement servo à courant alternatif. Les guidages linéaires des axes X et Y proviennent de Shanghai Silver ou CSK, tandis que la crémaillère est conforme aux spécifications M2/M3. Le circuit de gaz et les vannes proportionnelles sont de marque SMC, et tous les accessoires électriques sont de marque Schneider, garantissant ainsi des performances fiables et une maintenance facilitée à l'échelle mondiale.
Q
La configuration de l'établi est-elle personnalisable, et quelle alimentation électrique est requise ? Oui, la GL3015-SJ est livrée de série avec un établi simple, mais une double plateforme peut être configurée sur demande pour une productivité accrue. La machine nécessite une alimentation électrique de 380 V 50 Hz/60 Hz et son encombrement au sol de 5 000 mm × 2 600 mm × 2 000 mm la rend adaptée aux installations industrielles standard.
