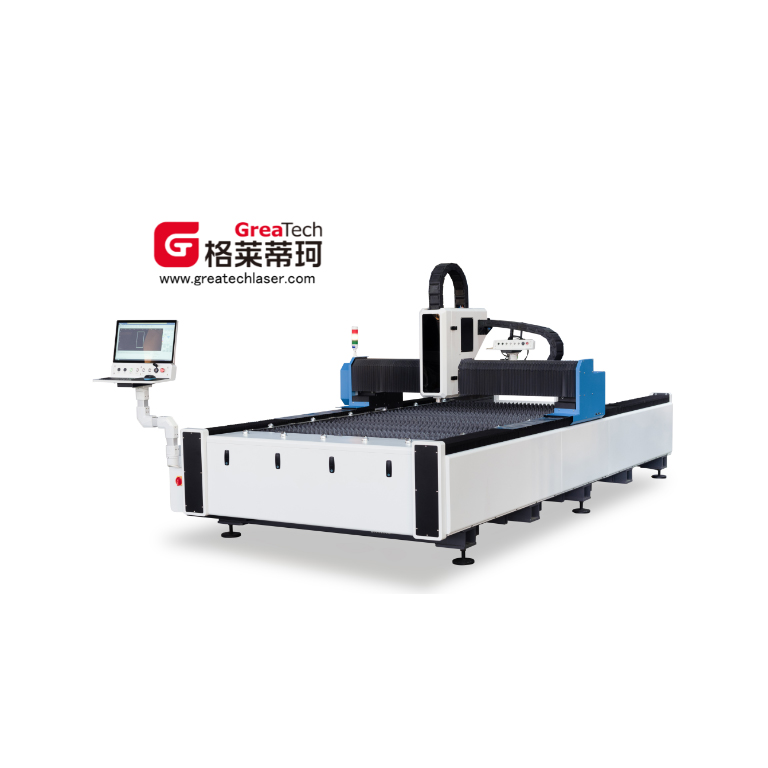

Machine de découpe laser haute précision GL4020-SJ 500W-3000W - Fournisseurs chinois fiables et solutions d'usine
Avantages du produit
⚡ Conçu pour les conditions de travail extrêmes — offrant des performances stables et de haute précision tout au long du cycle d'usinage.
Cet appareil se distingue par une rigidité structurelle exceptionnelle et une conception optimisée de la répartition des charges mécaniques. Grâce à ces atouts majeurs, la machine résiste parfaitement aux forces extérieures, même dans des conditions de travail extrêmes telles que des accélérations ultra-rapides et des avances rapides. Elle élimine ainsi les problèmes de vibrations, de déformation structurelle et de perte de précision tout au long du processus. Elle garantit des performances dynamiques excellentes, constantes et fiables durant tout le cycle de fonctionnement, assurant ainsi la stabilité, la précision et la continuité des opérations.
Le bâti principal adopte une structure monocoque robuste, assemblée par soudage de précision à commande numérique pour garantir une résistance uniforme, une liaison solide et une excellente résistance aux chocs. Après un traitement de relaxation des contraintes complet, toutes les surfaces de montage critiques sont usinées par fraisage de précision sur portique de grande dimension, ce qui permet d'obtenir une planéité optimale, une rugosité minimale et une tolérance géométrique supérieure pour l'installation des guidages linéaires. Cette conception de fondation de haute précision réduit considérablement la résistance au mouvement, améliore la fluidité de fonctionnement et assure des performances d'usinage stables, efficaces et de haute précision sur le long terme, avec une durée de vie prolongée et des besoins de maintenance minimaux. Son utilisation est très conviviale.
Spécifications du produit
Modèle : GL4020-SJ
| Modèle de produit | GL4020-SJ |
| Gamme de coupe | 2000 mm × 4000 mm |
| Gamme de puissance | 500 W – 3000 W |
| Précision du positionnement | ±0,03 mm/m |
| Précision de positionnement répétée | ±0,03 mm/m |
| Accélération maximale | 60 m/min |
| Demande de puissance des équipements | 380 V 50 Hz/60 Hz |
| Espace au sol pour l'équipement | 6000 mm × 3100 mm × 2000 mm |
| Formulaire d'échange | Facultatif |
| Pression maximale du gaz de coupe | 1,6 MPa |
| établi | Table simple (une plateforme à double échange peut être réalisée sur demande) |
| Conduire | Bus, servo AC |
| Système de transmission | Tous adoptent un système de crémaillère et pignon hélicoïdal à rectification de haute précision. |
| Réducteur | Planète de précision |
| Circuit d'huile | Auto |
| Circuit de gaz / Vanne proportionnelle | SMC |
| Guide linéaire des axes X et Y | Shanghai Silver / CSK |
| Crémaillère des axes X et Y | M2 / M3 |
| Accessoires électriques | Schneider |
Foire aux questions
Quelle est la plage de découpe de la machine de découpe laser GL4020-SJ ?
La GL4020-SJ offre une plage de coupe de 2000 mm × 4000 mm, ce qui la rend adaptée au traitement de tôles de grand format et aux applications de fabrication industrielle.
Quelles sont les options d'alimentation disponibles pour le GL4020-SJ ?
La machine supporte une plage de puissance de 500 W à 3000 W, permettant une configuration flexible en fonction de votre matériau de découpe et de vos exigences de production.
En quoi la structure robuste du châssis intégré améliore-t-elle les performances d'usinage ?
La structure de châssis intégrale robuste, formée par soudage de précision contrôlé par ordinateur et traitement complet de relaxation des contraintes, assure une rigidité supérieure, élimine les vibrations et les déformations et maintient une précision constante tout au long du cycle d'usinage.
Quel système de transmission et d'entraînement utilise le GL4020-SJ ?
La machine utilise un système d'entraînement servo à courant alternatif Bus avec une transmission à crémaillère et pignon hélicoïdal rectifiée de haute précision, combinée à un réducteur planétaire de précision pour un mouvement d'axe fluide, précis et fiable.
Quelles sont les exigences en matière d'alimentation électrique pour le GL4020-SJ ?
Le GL4020-SJ nécessite une alimentation de 380 V et est compatible avec les systèmes électriques de 50 Hz et 60 Hz, ce qui le rend adapté à un déploiement sur divers marchés internationaux.
Existe-t-il une plateforme à double échange pour l'établi ?
Oui. La configuration standard comprend un seul établi ; toutefois, une plateforme à double échange peut être configurée sur mesure en fonction de vos besoins de production afin d’améliorer encore l’efficacité opérationnelle et de réduire les temps d’arrêt.
